суббота, 20 февраля 2010 г.

Зонт складной – постскриптум

Рассказывая об изобретении складного зонта, в предыдущих трех сообщениях, я сказал практически все, что хотел. Однако, у меня остались материалы, которые я не смог использовать, т.к. они не относятся к тематике этого блога, т.е. к изобретательству. Оказалось, что зонт очень прочно вошел в человеческую жизнь, стал предметом культуры, и даже – искусства. И не только в том понимании, что отдельные экземпляры зонтов можно считать произведением искусства, а в том, что сам зонт (изображение зонта) широко используется в живописи, фотографии, кино, и даже в поэзии.
Приведу несколько примеров. Постараюсь со ссылками на источник информации, но уж если, что не указал – простите, не сочтите за плагиат и нарушение интеллектуальной собственности.
Начну с картин постарше. Недавно наткнулся на очень интересный ресурс (блог) посвященный, в основном, искусству костюма и все что с ним, близко и не очень, связано. Автор блога – художник по костюмам, работала на многих известных фильмах, много знает и очень интересный человек. Меня, например, там заинтересовала статья об истории изобретения швейной машинки. А также очень созвучное моей статье, сообщение об истории утюга. Эти истории имеют больше культурную и искусствоведческую направленность, но могут быть интересны тем, кто увлекается историей техники.
Вот оттуда, из статьи «Портной. История профессии и картинки.» я взял вот эту картину, которая называется «a tailor hurrying along with his hands in a muff and an umbrella under his arm. 20 December 1773» , что можно перевести:- Портной спешащий вместе с руками в муфте и зонтиком под мышкой.
Tailor hurrying along with his hands in a muff and an umbrella under his arm
Я уже писал, что зонты долгое время были предназначены для защиты от солнца и пользовались ими только женщины. Увидев эту картину, я засомневался в справедливости данного суждения, т.к. муфта и солнце мало совместимы друг с другом, и что, скорее всего зонт в этом случае предназначается для защиты от дождя. К тому же, этот портной явно не женщина.

Вот еще один интересный ресурс, который посвящен живописи, и на нем статья «ЖЕНЩИНА И ЗОНТИК (ЧАСТЬ 7 - КРАСНЫЙ ЗОНТИК)» И несколько иллюстраций оттуда.
Fabio Cipolla "The Red Umbrella"
Ричард Джонсон "Сияние"
Антони Ван Дейк. Портрет маркизы Елены Гримальди. 1623

Еще несколько картин современных художников, где зонты играют важную роль в их композиционных решениях.

Не обошли эту тематику и фотохудожники. Но мне не хотелось бы сейчас разрабатывать эту тему, а кому интересно, могу посоветовать зайти на Фотосайт и набрать в поиске слово «зонт».
Но продолжая тему фотографии, хочу в заключении, привести снимки, на которых бывший президент США Джордж Буш не может справиться с зонтом во время сильного ветра.

Надеюсь, на этот раз действительно всё.
Тема изобретения зонта закрыта.
Но если в дальнейшем, при рассмотрении других изобретений, мне будут попадаться подобные материалы, обещаю публиковать на их основе новые сообщения.

вторник, 16 февраля 2010 г.

Изобретение складного зонта (окончание)

Как я уже писал в предыдущем сообщении, изобретатель современного складного зонта Ханс Хопт творил, работая над усовершенствованием своего зонта более тридцати лет. К пятидесятым годам 20-го века конструкция зонта была уже достаточно совершенна, было налажено его серийное производство. К тому же произошел ряд событий, которые способствовали успеху складным зонтам фирмы Knirps. После второй мировой войны жизнь стала более динамичной, изменилась мода и классические зонты перестали быть модным аксессуаром. Америка и Западная Европа начала массово обзаводиться автомобилями, а возить с собой в машине складной зонт было гораздо удобнее. Маленькие чудо-зонтики "Knirps" испытали настоящий бум в этом десятилетии. Эта тенденция ещё более усилилась в 1960-х с появлением нейлоновых тканей, которые позволили изготовлять зонты разнообразных и невероятных цветов и узоров. Зонты, как и автомобили, перестали быть только черными.
В результате, после всех этих изменений, зонтик от дождя стал тоньше, легче и более долговечным. Хороший зонт стал стандартным подарком на разные праздники для родственников и знакомых. А зонты известных фирм, как например «Knirps», приобрели новый имидж – стали символом высокого статуса для его обладателя.
Однако, все это закончилось в 70-80-е годы, после того, как началось экспансия дешевых зонтов с Дальнего Востока. Они были слишком дешевы, чтобы быть символом хоть чего либо. Качество, также, очень часто оставляла желать лучшего. В такой ситуации, зонты перестали быть большой ценностью, их часто теряли, забывали, … Для европейских производителей настали не лучшие времена. Да и на всем рынке зонтов чувствовался застой.
И только в последние годы 20-го века все начало меняться. А спасение оказалось в новых идеях и инновациях, которые, как ни странно, пришли с Дальнего Востока. На этот раз это были новые материалы и функции. Легкие зонты, сделанные из алюминия (и даже из композиционных материалов, например стеклопластика), новые каркасы с двойным автоматическим механизмом для закрытия и открытия, новые материалы, новые покрытия (например, тефлон) изменили рынок. Известные компании Старого Света наладили сотрудничество с производителями на Дальнем востоке, что с одной стороны снизило цену европейских зонтов, а с другой – подняло качество азиатских. Хороший зонт снова стал модным и престижным.
И время от времени, появляются такие новости:-«Складной зонт изобретён заново». Позволю себе немного процитировать.
Ханс Хаупт (Hans Haupt), основатель немецкой компании Knirps, изобрёл складывающийся зонтик 75 лет назад. Сегодня эта фирма изобрела зонт заново — с новой моделью X1, завоевавшей серебряный приз на конкурсе индустриального дизайна.
Германская фирма внедрила в новой серии зонтов (здесь есть как мужские, так и женские модели), несколько уникальных новаций.
Во-первых, эти зонты — "ультраскладывающиеся", их длина в сложенном состоянии не сильно превышает размер обычной авторучки или карандаша. Это самые маленькие "взрослые" зонты в мире.
Несмотря на многократное сложение, их конструкция весьма прочна. Они противостоят ветру в 80 километров в час.
Впервые зонты снабжены жёстким футляром-раковиной на молнии.
Он обшит тканью или специально для модниц — мехом. Есть даже вариант со стильным цилиндрическим футляром из полированной нержавеющей стали.
А одна из модификаций чехла X1 снабжена встроенным в торец крошечным, но очень ярким светодиодным фонариком.
Новый зонт X1 фирмы Knirps
К сожалению, практически ничего нельзя сказать о конструктивных особенностях зонта X1. Зато, как всегда, много пафосных слов: ultra-collapsible, innovation, high-quality и т.д. Впрочем, зонты серии X1 фирмы Knirps этого заслуживают. Можно было бы, конечно, проследить за конструктивными особенностями зонтов этой серии исследуя патенты фирмы, но, как выяснилось, американских патентов у фирмы Knirps мало (мне удалось найти только четыре, и те дизайнерские), а исследовать немецкие патенты не позволяет мое знание (вернее незнание) немецкого языка.
Замечательные зонты делает немецкая фирма Knirps. Но у китайских товарищей всегда найдется достойный ответ. На любую самую-самую всегда можно сделать более самую-самую. Так и с самым маленьким зонтом. Вот замечательный пример: Pocket mini umbrella is 5.25" in length. Как видно из названия, его длинна в сложенном состоянии составляет 5,25 дюймов, в то время как зонт X1 фирмы Knirps имеет длину 16,5 см. или 6,5 дюйма.
В последнее время появился класс карманных зонтов, которые в сложенном состоянии имеют не цилиндрическую, а плоскую форму. Это т.н. Flat Pocket Umbrella, производство которых широко наладили на Дальнем востоке. Вот пример такого зонта: Super Slim/Flat Umbrella Pocket Umbrella with Pouch and Silver Color Plastic Handle, который выпускает китайская фирма Xiamen Saint Sun Umbrella Co., Ltd.
Super Slim/Flat Umbrella Pocket Umbrella with Pouch and Silver Color Plastic Handle
А чтобы разобраться в конструктивных особенностях подобных зонтов, в качестве примера, приведу рисунок из описания американского патента №5706844, принадлежащего уже не китайской, а тайваньской фирме Fu Tai Umbrella Works, Ltd.  (Taipei Hsien, TW).

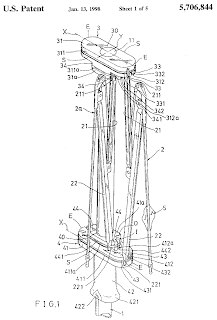

Патент США №5706844. Pocketable folding umbrella

Приведенных примеров, думаю достаточно, чтобы показать, что и рынок зонтов и конструкторская мысль в настоящее время очень сильно развиваются. Но приведенные примеры хоть и относятся к складным и сильно продвинутым, но все же, к классическим зонтам со спицами. Неужели, за все время существования зонтов, не было предложено оригинальных  конструкторских решений или идей?
Конечно, они были всегда. Ну, вот уже достаточно далекий пример – патент США №1349281, который датируется 1920-м годом.

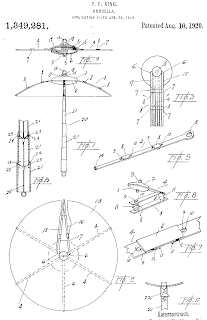

Патент США №1349281. Umbrella
Достаточно оригинальная конструкция сложения и складывания зонта. Была ли она реализована хотя бы в одном экземпляре, а тем более выпускалась серийно? Не знаю. Да этого, возможно, никто и никогда уже не узнает.

Ну а что же сейчас происходит?  Интересны даже не тенденции развития. Они известны, и я их, более или менее, описал выше. Интересны необычные новинки, концепты. Для нашего времени характерно появление практически во всех областях совершенно необычных экземпляров моделей техники, которые не характерны для данной отрасли, которые выбиваются из общего направления развития. Не всегда это приводит к революционным изменениям (чаще всего ни к чему не приводит), но тенденция есть, и это положительная тенденция. Появляются такие необычные экземпляры и среди зонтов.
Вот один из них. Это так называемая Sprout Umbrella  (sprout - отросток, побег, росток) или как ещё официально называют зонт Lotus 23. Молодой австралийский дизайнер Энди Уона (Andy Wana) получил за этот зонт золотой приз на австралийском конкурсе Australian Design Award, в категории "Студенческий приз Дайсона" (Dyson Student Award). Эта новость облетела мир в апреле 2005 года. Позволю себе процитировать эту новость из русскоязычного интернета.
В нём нет традиционных спиц. Вместо них ткань натянута на несколько упругих (углеродный композит) лент, лежащих вдоль ручки и способных ездить вверх и вниз.
Когда они движутся вверх, то встречают на своём пути замысловатый наконечник, заставляющий их разойтись в разные стороны. Так ткань вырастает из верха ручки и раскрывается, словно цветок.
Причём и ленты-спицы, и ткань располагаются внутри ручки. В сложенном виде они не видны. Это служит сразу двум целям. Во-первых, во время раскрытия или складывания этого зонта нельзя поранить руки. А во-вторых, когда ткань втягивают обратно – она отжимается посредством резиновой прокладки, размещённой в верхней части корпуса, там, где купол входит в ручку. Так что вся вода оказывается на земле и, войдя в дом или транспорт после дождя, владелец этого зонта не будет оставлять луж.
А ещё – он должен быть сравнительно дешев в производстве. Между прочим, и деталей в нём меньше, чем в традиционном зонте. А это предполагает надёжность.
Ну и несколько рисунков для лучшего понимания принципа работы этого зонта.
Зонт Lotus 23
Все замечательно, здорово и красиво. Но, к сожалению, есть очень много но. Я не нашел сведений, что этот зонт производится или производился. Создается впечатление, что Lotus 23 был спроектирован только для участия в конкурсе. Автору достались только призовые $7000 от Дайсона. В принципе, может и неплохо. Но любому изобретателю хотелось бы большего. Вероятно, отсутствие серийного производства объясняет то, что нет зарегистрированных патентов на этот зонт, мне, по крайней мере, их найти не удалось. А может это объясняется тем, что подобные конструкции уже были запатентованы? Вот подобный пример – патент США № 3844301 COLLAPSIBLE UMBRELLA опубликованный в 1974 году. Процитирую реферат (Abstract) из описания данного патента и небольшой рисунок.
A collapsible umbrella having a plastic frame forming an elongated cage for compacting and folding the cover canopy therein. The main frame is dual U shaped and includes an integral handle in which a control member is manually reciprocated for opening the canopy and retracting same into the main frame. The frame includes a closure at both ends for protecting the folded canopy. The fabric or plastic canopy is supported by a plurality of flexible ribs which are sprung into a conventional sheet plastic or fabric canopy or a transparent plastic for a bubble type canopy.

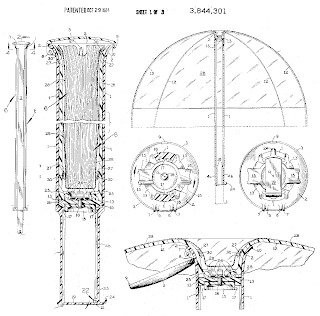

Патент США №3844301 COLLAPSIBLE UMBRELLA
Как видно, конструкция достаточно похожа на Lotus 23, разве что механизм выдвижения (раскрытия) немного более сложный, что можно объяснить меньшей распространенностью тефлона в начале 1970-х годов. Но зонт не «пошел» ни тогда ни сейчас, и даже современные материалы не помогли.

Вот еще один интересный пример. Это устойчивый к ветру зонтик под названием Nubrella, который изобрел Алан Кауфман (Alan Kaufman) из Великобритании.
Зонт Nubrella
Это уже даже не зонт, а некое приспособление, похожее на большой прозрачный шлем, которое держать в руках нет необходимости – оно просто закрепляется на плечах человека. В отличие от предыдущего примера, Nubrella выпускается серийно (или, по крайней мере, как видно из рисунка, сделано несколько опытных образцов), и защищена патентом США №D590145 как промышленный образец (на полноценный патент это изобретение вероятно не потянуло).

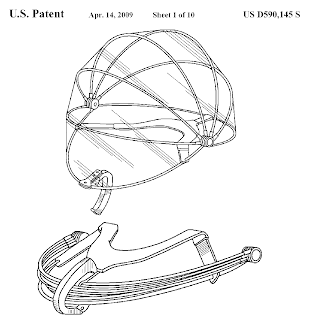

Патент США № D590145 Umbrella
Этот зонт можно отнести к так называемому классу hands-free. О подобном зонтике я упоминал в одном из предыдущих сообщений, когда рассказывал об изобретениях в почтовом деле. Потребность в таких зонтах была и есть, и потому изобретений в этом направлении было сделано достаточно много. Но не буду сейчас делать исторический обзор, остановлюсь на относительно недавнем подобном изобретении.
Сделано оно в Японии, правда не японцем, а иностранцем - врачом Дэрином Питерсоном (Daryn Peterson). И касается это изобретение даже не зонта, а ручки от зонта. Это так называемый "плечевой зонтик" (shoulder umbrella) именуется по-японски Kataburera, но скрестив английское и японское названия - получилось Katabrella. Вот рекламный слоган с официального сайта, который объясняет суть изобретения.
What is  KATABRELLA™?
It's a flexible arm (2 colors: soft red or black) that you can attach to most any foldable umbrella, turning your conventional umbrella into a KATABRELLA™.
И рисунок, который делает ещё более понятной идею изобретения.
Зонт Katabrella
Подытоживая, можно сказать, что кatabrella – это ручка для зонтика, в которую вкручивается любой зонт, сделана из гибкой пластмассы с покрытием, чтобы не соскальзывала с плеча, и выпускается двух цветов: красного и чёрного.
Как видно, все достаточно просто. Но меня в этом изобретении больше всего заинтересовало, как происходил путь от идеи к готовому образцу, и далее на рынок. Это хороший пример для наших изобретателей и предпринимателей, как это надо делать правильно. Далее буду цитировать статью «У японцев развязаны руки – зонт пересел на плечо» на Мембране, и немного комментировать.
Опытный образец Katabrella одержимый новый идеей Питерсон сделал своими руками – всё сам, с нуля. Сначала он обошёл массу магазинов, выискивая для прототипа совершенные материалы.
Вполне нормально, так многие поступают и у нас. Многие, но не все. Некоторые этого не делают - ждут спонсоров. Можно и не дождаться.
А когда встретил подходящие, обратился на фабрику в Китае (его устраивали расценки), для чего Питерсону пришлось немного научиться говорить по-китайски, чтоб общаться с рабочими.
Правильный подход. Всю черновую работу пусть делают китайские товарищи. Себе же можно оставить проектирование, окончательную сборку и упаковку, рекламу, сбыт и другую, более творческую работу. Так многие поступают, но не у нас. А зря. Надо перенимать опыт изобретателя плечевого зонтика.
"Я потратил на всё это 3 миллиона иен (около $30 тысяч) из своих сбережений", — рассказывает теперь со смехом Питерсон. — Я забыл об уик-эндах и свободном времени вообще. Днём я лечил пациентов, а по ночам создавал свой зонтик".
Вот это самоотверженность. И кредиты не надо брать, и инвесторов не надо искать.
Но прежде чем начать производство, решил изучить рыночную конъюнктуру.
Вооружившись несколькими опытными образцами, Питерсон принялся обходить основные районы Токио и, в конечном счёте, собрал "фокус-группу" из 600 человек, согласившихся провести полевые испытания Katabrella.
Результаты изобретатель получил ободряющие: "Многие сказали, что мой зонтик удобен. Причём не только для тех, кто держит на руках детей или несёт много сумок, но и для садовников, велосипедистов или альпинистов.
А вот это уже маркетинг. Причем в чистом виде. Интересно, у нас подобное можно увидеть? А ведь все учились, Котлера читали. Курс маркетинга есть практически на любой специальности ВУЗа, вот только применяют эти знания не часто.
Следует отметить завидную расторопность Дэрина: в марте 2003 года в его мозг пришла идея, а уже через год — в апреле 2004-го — плечевой зонтик поступил в продажу в Японии по цене $23 и на сегодняшний день (декабрь 2004 года) продано больше 3 тысяч штук Katabrella.
Действительно, все надо делать быстро, а не растягивать внедрение своей идеи на годы.
Но Питерсон не собирается останавливаться на достигнутом – хочет с гибкой ручкой для зонта выйти на рынок страхования от болезней. Изобретатель предложил органам опеки и попечительства оценить пригодность его зонтика для использования пожилыми, ослабленными болезнями людьми, а также теми, кто передвигается на инвалидных колясках, ходит на костылях или с тростью.
Тоже правильно. Это называется поиском новых рыночных ниш или сегментов.
И кроме того, если взглянуть на рисунок выше, то можно увидеть мужчину с таким зонтом, который идет по улице с портфелем и разговаривает по мобильному телефону. Это и есть Дэрин Питерсон – изобретатель зонтика Katabrella. Еще один наглядный пример самоотверженности – лишняя реклама изобретению не помешает. Как тут не вспомнить Джона Ханвея – изобретателя современного зонта для дождя, который так же сам занимался рекламой своего детища.
Кроме того,  идея защищена патентами, Katabrella является зарегистрированной торговой маркой. Все это способствовало тому, что дело не умерло, а продолжает жить и развиваться, о чем свидетельствует их сайт, который также работает на успех.

Или вот еще идея. Может вообще отказаться от спиц? Частично это реализовано в зонте Lotus 23 (см. выше). Но можно пойти дальше. Тем более если это дизайнеры, которым все можно. Так и хочется сказать «Ох уж эти сказочники», т.е. дизайнеры. Короче, вот новость, что некий дизайнер-выпускник Ричард Лоусон (Richard Lawson) лишил зонта спиц. Карманного размера гаджет (до конца не понимаю этого новомодного слова) сделан из колец пружинной стали, водонепроницаемой ткани и пластика. Он складывается в крошечные круглые диски, которые в этом состоянии легко вписываются в ладонь. И называется все это Splu.
Зонт Splu
Покупайте и радуйтесь, если кто-то возьмется это производить. В чем я лично сомневаюсь.
Дальше будет немного старческого брюзжания, но для начала небольшая цитата:
... я утверждаю, что образованные и ученые люди при условии, что они вместе с тем люди талантливые, творческие - что, к сожалению, встречается редко, - эти люди оставляют после себя гораздо более ценное наследие, чем люди просто талантливые и творческие.
Дж.Д.Сэлинджер
Над пропастью во ржи
Так вот эти дизайнеры, в данном случае я имею в виду авторов Lotus 23 и Splu, наверно являются людьми творческими, а вот, что образованные и ученые – это вряд ли. Не хочу обидеть всех дизайнеров (встречаются, слава богу, и среди них образованные и ученые), но когда учиться лень и базовых знаний ноль, то поступают в какой ни будь дизайнерский колледж, где очень много творчества или как сейчас модно – креатива. Ну и в результате, креатив без знаний рождает что-то подобное Splu.
Да простят меня настоящие дизайнеры. Впрочем, может я не прав.

А вот еще одно творение дизайнеров. Правда, на этот раз не студентов, а действительно настоящих профессионалов из известной калифорнийской дизайнерской фирмы RKS. Это Bumpbrella – надувной зонтик.
Надувной зонт Bumpbrella
Перед дизайнерами была поставлена задача - решить проблему возможного травматизма глаз от спиц зонтов. И эта проблема была решена достаточно оригинально. Появилась надувная Bumpbrella. Надо было еще решить проблему надувания зонта, но тут поступили достаточно просто – насос встроили в рукоятку. К сожалению, ни чего не могу сказать о стоимости этой Бумбреллы – таких данных у меня нет, впрочем как нет и самого зонта в продаже. Этот зонт пока еще концепт дизайнеров, который ждет своего производителя и покупателя.
А вот другая попытка решить проблему травматизма глаз оказалась более удачной. Был изобретен и стал производиться т.н. Тупой Зонт (Blunt Umbrella). Для противостояния сильному ветру его конструкция была усиленна композиционными материалами, в результате чего появился зонт очень хороший, но не самый дешевый.

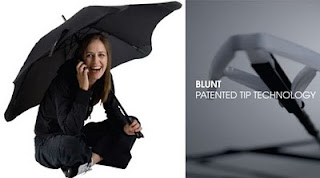

Blunt Umbrella
Blunt зонты доступны в черной, серой и синей гамме, и в стандартном размере, гольф и XL. Зонт стандартного размера стоит 98.90 новозеландских долларов, Golf и XL $109,95 NZ - так что вы вряд ли оставите такой зонт в автобусе или такси.

На этом буду заканчивать. Необычных зонтов и идей в мире еще много, а силы мои не безграничны. К тому же зонты мне начинают надоедать – написал уже третье сообщение.

вторник, 2 февраля 2010 г.

Изобретение складного зонта (продолжение)

Итак, продолжаю предыдущее сообщение, посвященное истории изобретения зонта.
И снова попытаюсь найти ответ на вопрос: Кто изобрел складной зонт?

Написал «складной зонт» и сразу появилась какая-то неудовлетворенность от этого понятия, ибо само понятие зонт подразумевает, что он складной. Если он не складной, то это уже не зонт. С другой стороны, есть зонты, которые в сложенном состоянии имеют в 2-3 раза меньший размер, чем обычные. Изобретатель первого такого зонта Мариус (Marius) назвал его pocket umbrella – карманный зонт. И сейчас есть такое название, только относиться оно к узкому сегменту складных зонтов – самых компактных, действительно карманных.
Поэтому, как и в предыдущем сообщении, попробую разобраться в терминологии, ибо современных названий, которые относятся к зонтам довольно много и иногда наблюдается путаница. Вот некоторые названия патентов, которые в какой-то мере отражают это многообразие их конструктивных особенностей:
collapsible umbrella
folding umbrella
Automatically opening umbrella
Self-opening umbrella
Foldable umbrella
Automatic collapsible umbrella
Full-automatic umbrella
Automatic folding umbrella
Manual-opened and auto-closed umbrella
Flattened and shortened umbrella
Self-opening topless pocket umbrella
В этих названиях можно выделить три группы слов или словосочетаний:
  1. collapsible, folding, foldable – слова синонимы, которые в разных ситуациях могут переводиться на русский язык по-разному, но применительно к зонтам, лучшим переводом будет слово складной.
  2. Automatically opening, Automatic collapsible, Full-automatic, Automatic folding, Manual-opened, auto-closed, Self-opening – слова которые можно перевести следующим образом – автоматически открывающийся, автоматически складывающийся, полностью автоматический, автоматически складывающийся, вручную открывающийся, автоматически закрывающийся, самораскрывающийся, и которые характеризуют процесс открытия-закрытия зонтов.
  3. Flattened, shortened, pocket (сплюснутый, укороченный, карманный) – слова которые характеризуют форму и размер.
Если попытаться разобраться с терминологией зонтов исходя из того, что предлагается на рынке, т.е. из рекламы, то получается несколько другая картина. Вот результаты непродолжительного поиска:
Super Mini Folding Umbrella
Mini Umbrella In Metal Tube
Folding Economy Umbrella
High Quality Folding Umbrella
Micro Folding Rain Umbrella
Lightwt Pocket Umbrella
American Tourister Ultra Mini Flat Lightweight Umbrella
Auto Open Umbrella
Mini Auto Umbrella
Travel Rain Umbrella
Super Flat Foldable Pocket Umbrella
3-section Unisex Pocket Umbrellas with Zipped Casing
Heat Transfer Pocket Umbrella with Aluminum Shaft
Extra Slim Pocket Umbrella with Self Fabric Pouch
Super Light Pocket Umbrella with Aluminum Frame
Three Section Pocket Umbrella with Zinc Plated Metal Frame and Plastic Handle
Super Slim/Flat Umbrella Pocket Umbrella with Pouch and Silver Color Plastic Handle
The lightwieight pocket umbrella is the world's smallest and lightest umbrella
London Fog Women's Travel Light Ultra Light Flat Grand Mini Manual
American Tourister Flat-Pack Mini Umbrella
Totes Clip Case Auto Open/Auto Close Umbrella
Leighton Auto Open & Close Crook Umbrella for Women
Totes Basic Automatic Umbrella
Totes Big Top Double Canopy Auto Umbrella
Mini Pocket Umbrella
Compact Pocket Umbrella
Наверно, даже не стоит переводить на русский язык все эти названия, т.к. в большинстве своем они состоят из простых и общеизвестных английских слов. Это все следствие того, что эти названия предназначены для покупателей, которые в представлении работников маркетинга и рекламы не блещут умственными способностями, и им легко можно запудрить мозги. Впрочем, иногда эти названия отражают не только фантазии маркетологов, но и способы продвижения товара, рыночную сегментацию товара. Бросается в глаза большое количество слов: Super, Ultra, Extra, High которые в сочетании со словами Mini, Micro, Quality, Lightweight, Slim, Flat, Pocket, должны подчеркнуть уникальность товара. Если все это отбросить, останется все те же три признака, по которым можно охарактеризовать современные складные зонты с точки зрения их конструктивных особенностей.
Не буду даже пытаться дать классификацию современных зонтов или делать обзор рынка, т.к. это не входит в задачу этой статьи. Кому интересно, может это сделать сам. Я же по этому поводу, могу порекомендовать статью «Мировой и российский рынки зонтов: бренды, тенденции, спрос» опубликованной в журнале «Рынок легкой промышленности» №62, 2009. Ну а чтобы не отвлекаться на поиск и путешествиям по интернету, привожу небольшой коллаж, по которому в какой-то мере можно судить о современных зонтах и тенденциях их развития.
Различные виды современных зонтов
Ну и наконец, чтобы разобраться с терминами и понятиями, можно обратиться к международной патентной классификации МПК, например, на сайте Роспатента с которого и привожу выдержку.
Международная патентная классификация (7-я редакция)
Раздел A - УДОВЛЕТВОРЕНИЕ ЖИЗНЕННЫХ ПОТРЕБНОСТЕЙ ЧЕЛОВЕКА
A45 - Предметы личного пользования; дорожные принадлежности
A45B - Трости; зонты; дамские веера и т.п. опахала (стойки для тростей и зонтов A47G 25/12)
Зонты (столы с приспособлениями для крепления зонтов A47B 37/04)
    A45B 11/00     Зонты, отличающиеся по форме или способу крепления
    A45B 13/00     Бумажные зонтики (солнечные)
    A45B 15/00     Зонты со съемным верхом
    A45B 17/00     Зонты с наклоняемым верхом
    A45B 19/00     Зонты, складывающиеся особыми способами или телескопические зонты
    A45B 21/00     Зонты, превращаемые в трости
    A45B 23/00     Прочие виды зонтов
    A45B 25/00     Детали зонтов (трости для зонтов A45B 1/00-A45B 9/00; осветительные устройства для зонтов A45B 3/02)
    A45B 27/00     Дамские веера и т.п. опахала
A45B 19/00 - Зонты, складывающиеся особыми способами или телескопические зонты
19/02     .     надувные зонты; зонты без спиц
19/04     .     с телескопическими тростями
19/06     .     с телескопическими спицами
19/08     .     со складными тростями
19/10     .     со складными спицами
19/12     .     .     по типу пантографа
Итак, какой же можно сделать вывод? Современные складные зонты (класс МПК A45B 19/00) довольно разнообразны. Однако, можно выделить два вида способа их сложения: класс A45B 19/06 - с телескопическими спицами; класс A45B 19/10 – со складными спицами (и как вариант со складными спицами класс A45B 19/12 – по типу пантографа). Кроме того, все зонты (не только складные) могут оснащаться приспособлениями для автоматического открывания и (или) закрывания, что относится к деталям зонтов (класс МПК A45B 25/00). И существуют, конечно, необычные (я бы сказал экзотические) виды зонтов, о которых, может быть, я поговорю позже.
С классификацией разобрались. Теперь можно вернуться ко времени изобретения складного зонта – начало 20-го века.

Принято считать, что современная история складного зонта начинается с 1920-х годов, и что его изобретателем является немец Ханс Хопт (Hans Haupt). Не буду придумывать что-то нового, а просто переведу один абзац с этой странички. Извиняюсь, за может быть, не совсем правильный и не совсем литературный перевод.
Настоящий прорыв, впрочем, был реализован в 1920-х годах Хансом Хоптом (Hans Haupt) из Берлина. Он сконструировал первый телескопический карманный зонт (после этого все маленькие зонты были складными моделями), и он основал компанию Knirps в Берлине (Knirps – немецкое слово со смыслом близкое к английским "little guy" или "squirt"). Компания Knirps совершила революцию в мире зонтов. В 1936 году другая инновация из Германии поразила рынок – первый автоматический складной зонт с именем "Lord & Lady".
Все правильно. Так оно и было. В отличие от 19-го века было налажено производство складных зонтов, и потому в историю попали именно Ханс Хопт и фирма Knirps.
Мне удалось найти несколько патентов Ханса Хопта, самый ранний из которых (патент США №1667784) был заявлен 3 апреля 1926 года, а опубликован 1 мая 1928 года. Не уверен, что и в США это первый патент Хопта, а в Германии он зарегистрирован еще раньше. Но, тем не менее, с датой изобретения складного зонта Ханса Хопта можно не сомневаться – начало 1920-х годов.
Патент США №1667784. Collapsible umbrella.
Но меня не покидало сомнение. Если в 19-м веке были патенты на складные зонты, а последний известный мне (Патент США №419325. Folding umbrella) датируется 1890 годом, то неужели, с того времени и до 1920-х годов никто ничего не изобрел. Не верю – сказал я сам себе, и начал искать. Надо сказать, что поиски были не очень долгими и довольно успешными. Найдя около 30 патентов, я решил остановиться и проанализировать найденное. Ниже привожу список найденных патентов.

№ п/п № Патента Название Изобретатель Дата публикации
1 US0419325 Folding Umbrella J.F.Flint 14.01.1890
2 US0540098 Folding Umbrella F.G.Grove 28.05.1895
3 US0829858 Folding Umbrella C.Eaton 28.08.1906
4 US0832355 Folding Umbrella M.B.Zuber 02.10.1906
5 US0868071 Umbrella A.C.Bosel 15.10.1907
6 US0884712 Folding Umbrella J.Casale 14.04.1908
7 US0973207 Folding Umbrella F.Pokorny 18.10.1910
8 US0973406 Folding Umbrella S.J.Clark 18.10.1910
9 US0990329 Folding Umbrella H.B.Anderson 25.04.1911
10 US1020236 Folding Umbrella M.R.Ward 12.03.1910
11 US1031868 Folding Umbrella J.Peterson 09.07.1912
12 US1034846 Folding Umbrella J.A.Thomas 06.08.1912
13 US1042174 Folding Umbrella J.Tyminski 22.10.1912
14 US1045595 Folding Umbrella B.A.Nygren 26.11.1912
15 US1045976 Umbrella J.H.Hildreth 03.12.1912
16 US1065729 Folding Umbrella A.Salof 24.06.1913
17 US1067435 Umbrella J.A.MoNamara 15.07.1913
18 US1083050 Folding Umbrella J.Bialozyt 30.12.1913
19 US1088743 Folding Umbrella J.Swinland 03.03.1914
20 US1161139 Foldable Umbrella J.A.Larsson 23.11.1915
21 US1168427 Folding Umbrella C.Saraniecki 18.01.1916
22 US1174701 Pocket umbrella I.Eklund 07.03.1916
23 US1182617 Umbrella A.Axberg 09.05.1916
24 US1205809 Umbrella J.K.Steele 21.11.1916
25 US1217515 Umbrella G.A.Simon 27.02.1917
26 US1249007 Folding Umbrella A.Block 04.12.1917
27 US1264010 Umbrella E.Calusinski 23.04.1918
28 US1299877 Umbrella T.Verdugo 08.04.1919
29 US1344132 Umbrella J.A.Hughes 22.06.1920
30 US1349281 Umbrella P.F.King 10.08.1920
31 US1474821 Folding Umbrella M.H.Hartzell 29.01.1923
32 US1490924 Folding Umbrella M.H.Hartzell 22.04.1924
33 US1513655 Folding Umbrella A.B.Turner 28.10.1924
34 US1613287 Umbrella A.Moser 23.06.1926
35 US1667784 Collapsible umbrella H.Haupt 03.04.1926
36 US1707919 Telescopic umbrella H.Haupt 02.04.1929

Проанализировав найденные патенты, можно сделать следующие выводы:
1. Среди этих патентов было довольно много простых, я бы сказал даже примитивных моделей. Процесс их «складывания» был не прост. После складывания купола, надо было ещё разобрать центральный стержень (трость), все это сложить вместе и поместить в какой-то футляр. И вообще, большинство тогдашних складных зонтов (не только простых моделей) предназначались не для повседневного использования, а для путешествий. Т.е., отправляется человек в поездку, собирает чемоданы, корзины и т.д., а обыкновенный зонт длинной около метра ни куда не влезает. И если человек путешествует часто, тогда и покупается подобный складной зонт. После достижения конечного пункта поездки, зонд раскладывался, собирался и использовался как обыкновенный зонт, ведь у многих из них было как раз два таких положения: сложенное состояние - для перевозки; и разложенное – для повседневного использования. Ниже приведены два рисунка из описаний патентов США, которые иллюстрируют подобные простые складные зонты.
Патенты США №829858, 868071 и 990329
Патенты США №1042174 и 1045976
2. Кроме простых зонтов, существовали и довольно сложные модели, которые относительно легко складывались и раскладывались, имели телескопическую трость, и их не надо было вручную разбирать и собирать. Вот несколько подобных зонтов из вышеприведенного списка американских патентов.
Патенты США №1045595 и 1088743
Был даже автоматический, т.е. самооткрывающийся складной зонт. Это патент США №1168427. Чтобы не быть голословным, позволю себе процитировать небольшой фрагмент из описания и его перевод.
The primary object of this invention is to provide an umbrella that may be readily folded into compact space convenient for carrying either in the hand or in a traveling case.
A further object of the invention is to provide an umbrella having telescoping rib and handle members adapted for folding and unfolding automatically, the umbrella being opened and closed in the usual manner.
Основной целью данного изобретения является представление зонтика, который может быть легко сложенный в компактное состояние удобное для транспортировки либо в руке или в дорожной сумке.
Еще одним объектом изобретения является создание зонтика с телескопической ручкой и ребрами, которые адаптированы для складывания и разворачивания автоматически, зонтик может быть открыт и закрыт в обычном порядке.
Патент США №1168427. Folding Umbrella
Есть и другие интересные конструкции зонтов в приведенном выше списке патентов. Их тоже можно было бы привести в качестве примера, но покажу один, на мой взгляд, очень интересный патент США №1217515. Он относится к классу A45B 19/12 МПК, т.е. со складными спицами по типу пантографа. Также его можно отнести к зонтам, которые складываются до очень маленьких размеров, и которые в современной индустрии зонтов принято называть pocket umbrella. Например, конструкция зонта по патенту США №6626199 (дата публикации 30.09.2003) предполагает сложение зонта в 4 (четыре)! раза. Невероятно. Ну, к трем мы уже давно привыкли, а тут четыре.

Патент США №6626199. Flattened and shortened umbrella
А теперь посмотрим на патент США №1217515 (дата публикации 27.02.1917) и посчитаем во сколько раз он складывается.
Патент США №1217515. Umbrella
Невероятно, но зонт складывается в пять раз! Такое и сейчас трудно найти, а уж тем более он не уступал по сложности и оригинальности первым зонтам Ханса Хопта (начало 1920-х годов).

3. Ну и последний вывод – Ханс Хопт не является первым изобретателем телескопического зонта. Складной зонт с телескопическими спицами можно увидеть еще в патенте 1895 года (патент США №540098). Но это была довольно примитивная конструкция, где центральный стержень не складывался, а разбирался. Есть еще одна простая конструкция с телескопическими спицами и разборным стержнем – патент США № 832355 от 2 октября 1906 года. Но уже зонт в патенте США №884712 от 14 апреля 1908 года является полностью телескопической конструкцией. Позволю себе процитировать часть текста из описания этого патента.
My invention relates to improvements in folding umbrellas, and the object of my invention is to produce a practical and convenient umbrella, in which the stick is made of telescoping parts, and in which the ribs and braces also telescope.
My invention is intended to produce an umbrella in which the frame and stick will all easily and quickly reduce to a small compass so that it can be conveniently carried or packed, and also to construct the parts so that the umbrella can be easily opened, and will serve the purposes of the ordinary umbrella.
Переводить не буду, здесь достаточно все ясно. Однако, если у кого проблемы с переводом, воспользуйтесь переводчиком от Google, который хоть и с ошибками, но достаточно точно для понимания, переводит этот текст.
Ну и конечно рисунок с описания патента, чтобы понять оригинальность этой конструкции складного зонта.

Патент США №884712. Folding Umbrella
Так кто же изобрел складной зонт?
Почему все-таки его изобретателем считают Ханса Хопта (Hans Haupt)?
Однозначный ответ дать трудно. Вероятно, и время сыграло свою роль. В том плане, что время для компактных зонтов наступило, в них появилась потребность, появился большой и устойчивый спрос. Вероятно, в какой-то мере и удача поспособствовала успеху. Но, думаю, что не надо сбрасывать со счетов талант и настойчивость изобретателя. Ведь после получения первого патента, Хопт продолжал совершенствовать и развивать свою идею. Он творил более 30 лет. Последний найденный мною патент датируется 1957 годом. За это время только в США он получил 18 патентов. Усовершенствованию подвергалось все, вплоть до мелких деталей: ручки, кнопочки, пружинки, защелки и т.д. И вот результат: великолепные зонты, престижная торговая марка и память человеческая, которая говорит, что складной зонт изобрел Ханс Хопт.
А что же было дальше, в 60-е, 70-е годы, в наше время? Как развивается изобретательская мысль сейчас, и куда она может привести зонт в будущем?

Об этом в следующем сообщении.
