The first recyclable umbrella

Революция в зонтах – первый на 100% подлежащий вторичной переработке зонтик

Революция в зонтах – первый
на 100% подлежащий вторичной
переработке зонтик

Современный складной зонтик прошел долгий и интересный путь в своем развитии, превратившись, в конце концов, в удобную, надежную и достаточно сложную техническую систему. Но за все приходиться платить, как в прямом, так и в переносном смысле. Всякое усовершенствование, приводящее к улучшению потребительских свойств товара, обычно сопровождается усложнением конструкции и процесса производства, и как следствие приводит к увеличению цены. Массовое производство может сгладить эту проблему, приведя цену к приемлемому уровню, однако порождает другую трудноразрешимую проблему - любой массовый товар очень плохо поддается утилизации и вторичной переработке. Это характерно практически для любого массового современного товара.
Нельзя сказать, что проблема утилизации сложной бытовой техники и других массовых товаров не решается. Разработаны достаточно сложные технологии и построены целые заводы для утилизации, например, автомобилей, электроники, бытовой техники, автомобильных шин и др. Однако, зонты, являющиеся более простыми в конструктивном отношении, в настоящее время практически не поддаются утилизации и вторичной переработки. Причин этого несколько, но основными являются многокомпонентность (разнообразие) составляющих его материалов, и невозможность автоматизации процесса разборки и (или) разделения этих материалов для их дальнейшего повторного использования. Дополнительные сложности вносят большое количество конструктивных решений представленных на современном рынке зонтов и разнообразие возможных вариантов составляющих их материалов.
Список материалов, из которых могут состоять современные зонты достаточно большой. Это различные металлы, пластмассы, дерево, синтетические ткани и пленки. Многие из них могут быть подвергнуты вторичной переработки, но собранное из них изделие представляет большую проблему при утилизации. И вот представлена простая, но оригинальная идея решения проблемы вторичного использования старых зонтов – все их элементы предложено делать из одного материала.

Гинкго (Ginkgo) первый зонтик изготовленный целиком из полипропилена

Имеющиеся сегодня на рынке зонтики теоретически выполнены из утилизируемых материалов, таких как металл, пластик и дерево. Однако, они не могут быть переработаны в том виде, как они есть. Чтобы быть утилизированы правильно, они должны быть предварительно разобраны, а это означает, что большинство из них просто в конечном итоге попадут на свалку. А это, в настоящее время, непозволительная трата ресурсов и большая экологическая проблема, т.к. например биоразложение навеса из полиэстера занимает до 1000 лет.
Разработанный в Италии в течение последних трех лет Федерико Вентури (Federico Venturi), Джанлука Савалли (Gianluca Savalli) и Марко Ричи (Marco Righi), "Гинкго" является инновационным компактным зонтиком, который создан с нуля, и сделан полностью из одного, подлежащего вторичной переработке, сырья - полипропилена.
Задуманный, чтобы быть жестким и гибким, этот зонт способен поглощать случайные воздействия и силу ветра, не разрушаясь и не выворачиваясь.
Благодаря применению процесса литья под давлением, количество сборочных деталей значительно уменьшено по сравнению с традиционными зонтиками. Конструкция состоит из всего 20 деталей вместо 120. Устранены и традиционные сборочные процедуры закручивания винтов и установки шарнирных стержней, так как все соединения получили надежные защелкивающиеся соединения.
Гинкго, когда достигнет конца срока своего полезного использования, может быть просто выброшен в корзину для вторичной переработки без необходимости разборки его на составляющие компоненты.

Сравнение сборочных компонентов нового полипропиленового и обычного зонтов

Благодаря оптимизации конструкции под использование одной (единственной) технологии, количество производственных этапов снижено на 80%. Влияние производственных процессов на экологию можно ещё снизить путем применения биоразлагаемых полимеров с нулевым воздействием на природную среду, либо, наоборот, применением полностью восстанавливаемых материалов при их повторном использовании после окончания жизни продукта.

Задуманный, чтобы быть жестким и гибким, этот зонт способен поглощать случайные воздействия и силу ветра, не разрушаясь и не прогибаясь

Все детали Гинкго изготовлены методом литья пластика под давлением, а это означает, что каждая часть может быть окрашена по желанию, для практически бесконечного разнообразия возможных комбинаций и  требований заказчиков.

Cтойки-стретчеры (stretchers) не собираются, а изготавливаются в виде одной детали из гибкого упругого пластика. Особая запатентованная геометрия позволяет им противостоять сильным ветрам путем упругого сгиба и возвращения в исходное положение без остаточного изгибания (выгибания). Шарниры сконструированы так, чтобы продолжать работу в течение тысяч циклов открывания - закрывания.

Cтойки-стретчеры сделаны в виде одной детали из упругого пластика.
The stretchers are not assembled, but made with a single piece of flexible plastic.

А вот и патент на cтойку-стретчер, который в нем называется Foldable articulated arm. Вернее, это не патент, а ещё только международная заявка, с возможностью патентования практически во всех индустриально значимых странах мира.

Международная заявка WO2012/160537A1. Title: FOLDABLE ARTICULATED ARM. Inventor and Applicant: VENTURI, Federico [IT]; Via Imbonati 33, I-20159 Milano (IT)

А вот реализация идеи, задекларированной в патенте, рисунок из которого приведен выше. На одном из рисунков для сравнения приведено фото традиционного такого стретчера в разобранном виде.

Сборочная единица, изготовленная в виде одной детали и её аналог от традиционного зонта в разобранном виде. Как говорится: почувствуйте разницу

Выводы:

Гинкго является первым зонтик целиком сделанным из одного материала: полипропилена. Благодаря его уникальным свойствам удалось получить легкий, прочный, гибкой и надежной объект, способный выдерживать как механические воздействия, так и сильный ветер, без деформаций и поломок.
Использование этого материала также обеспечивает необходимую эластичность тем элементам, которые кажутся слабым местом в традиционных зонтиках. Сокращение числа компонентов, от фактически 120 до всего лишь 20, привело к повышению надежности и упрощению процесса производства.
Конструкция этого зонта представляет собой важный шаг вперед с точки зрения стиля, предоставляя возможность создавать различные цветовые комбинации. Процесс изготовления литьем под давлением оказывает низкое воздействие на окружающую среду и делает Гинкго на 100% подлежащим вторичной переработке и экологически чистым.

Baby transport - Part 2

Продолжение. Начало, здесь.

Двадцатый век начинается или история детской коляски в 20-м веке

Приняв эстафету у 19-го века, в 20-м веке коляски продолжали развиваться и совершенствоваться. К тому времени фотография в своем техническом развитии достигла очень больших высот, оставив нам множество запечатленных мгновений из того периода, на которых иногда можно увидеть и детскую коляску. Рассмотрим далее её историю, опираясь, в основном, на фотоархив из библиотеки Конгресса США, где иногда можно найти великолепные фотографии.
Хотя к тому времени детские коляски стали более доступными, разумеется, модели для разных слоев общества отличались друг от друга. Вот пример коляски для королевской семьи.

Двое детей наследного принца Прусского, один в коляске, Фото: Г. Бергер, Потсдам

Twochildren of the Crown Prince of Prussia,one in baby carriage, photo: G. Berger, Potsdam

Date Created/Published: 1908

А вот ещё одна великолепная фотография, сделанная в промежутке между 1900 и 1910 годами, на которой можно увидеть, как средний класс отдыхает на пляже в Атлантик-Сити (Нью-Джерси).

На пляже, Атлантик-Сити, Нью-Джерси
On the beach, Atlantic City, N.J.
Related Names: Detroit Publishing Co.
Date Created/Published: between 1900 and 1910

Благодаря высокому разрешению отсканированного снимка, увеличиваем группу людей на переднем плане. Видно, что это две женщины с двумя детьми, один из которых находится в коляске.

И наконец, увеличиваем еще раз, чтобы рассмотреть великолепный пример детской коляски из начала 20-го века.

Детская коляска с ребенком на пляже в Атлантик-Сити.
Снимок сделан в период между1900 и 1910 годами.

Ну а что же малообеспеченные (бедные) семьи? Могли они себе позволить детскую коляску в начале 20-го века? Пожалуй, что нет. А если иногда у них встречались детские коляски, то думаю, что это был second hand, тем более, что использовали их часто не по прямому назначению, а как грузовые тележки.

Going to work. The manager said, "We have 150 workers beside the kids."
Creator(s): Hine, Lewis Wickes, 1874-1940, photographer
Date Created/Published: 1911 September.
Repository: Library of Congress Prints and Photographs Division Washington, D.C. 20540 USA

1920 – 1950 - Послевоенные бэби-бумы

Post–World War I and II baby boom

Как известно, войны, особенно мировые, обычно благоприятно влияют на развитие науки, техники, промышленности. Однако, это правило не относится к детским коляскам, о которых, естественно, в условиях военного времени мало кто думает, да и почти не производит. Но, все плохое когда ни будь заканчивается. Окончание мировых войн, особенно второй, вызвало в странах Европы и в США демографический взрыв, т.н. baby boom, породивший спрос на детские товары. Этот спрос благоприятно сказался на рынке детских колясок, которые, наконец, стали доступны практически всем. Естественно претерпевали изменения и сами коляски, которые стали более безопасными благодаря применению тормозов и более глубоких корзин. Колеса уменьшились в диаметре, корпус опустился, в результате чего конструкция стала более устойчивой. Производители в своих изделиях, вместо дерева и лозы, стали широко использовать пластмассу и резину.

Theodor Horydczak and family. Fritzie Horydczak sitting on bench with Norma in a baby carriage
Creator(s): Horydczak, Theodor, ca. 1890-1971, photographer
Date Created/Published: ca. 1920-ca.

Women with baby carriage, L Street, Washington, D.C.
Creator(s): Lee, Russell, 1903-1986, photographer
Date Created/Published: 1938 Jan.

Detroit, Michigan. Little girls wheeling baby brother in a carriage
Creator(s): Siegel, Arthur S., photographer
Date Created/Published: 1942 July

Ну и для полноты картины, ниже привожу несколько рисунков из патентов тех времен (1920-е – 1950-е).

US Patent No 1823115.  E.T. MORRISS. PERAMBULATOR AND THE LIKE. Patented Sept. 15, 1931

US Patent No 1911924. J.J. POWERS. PERAMBULATOR. Patented May 30, 1933

US Patent No 2645502. C. COLLINS. PERAMBULATOR. Patented July 14, 1953

Folding (collapsible) Pushchair (buggy, stroller)

Складная детская коляска

Настоящий прорыв в развитии детских колясок совершил в середине 1960-х годов английский изобретатель и инженер Оуэн Макларен (Owen Maclaren). Существует история, выглядевшая по прошествии стольких лет как легенда, согласно которой, бывший авиационный конструктор Оуэн Макларен взялся за разработку легкой складывающейся коляски после путешествия в Америку его дочери с её первым ребенком (его внуком). Во время этого путешествия его дочь столкнулась с большими трудностями при транспортировке детской коляски, которую она взяла с собой в дорогу.
Как инженер, участвовавший в проектировании шасси знаменитого самолета Второй мировой войны Supermarine Spitfire, Макларен был знаком с самыми передовыми технологиями и материалами того времени, в частности с алюминиевыми сплавами, которые он решил применить в конструкции детской коляски. И это ему блестяще удалось.
Свою первую модель складной коляски Оуэн Макларен построил в 1965 году. В этом же году, 20 июля была подана первая заявка на патент Великобритании, которая называлась «Improvements relating to Structures for Folding Baby-Carriages, Chairs, and the like». Через год (18 июля 1966 г.) была подана заявка на американский патент, впоследствии получивший номер 3390893.

US Patent No 3390893. Structures for Folding Baby-Carriages, Chairs, and the like. Patented July 18, 1966

Следует, однако, сказать, что собственно складную (folding) коляску Оуэн Макларен не изобретал. Разумеется, сама конструкция его коляски является оригинальной, о чем свидетельствует полученные патенты, которые не могли быть выданы без наличия признака новизны в изобретении. Но сам принцип коляски, которая складывается для уменьшения занимаемого места, существовал к тому времени уже давно.  Видимо проблемы со свободными площадями в жилищах европейцев и американцев были всегда. Да и богатым людям могли потребоваться складные коляски во время путешествий.
Символично, что самый первый патент на детскую коляску, выданный в Британии в 1853 году Чарльзу Бартону, касался именно складной коляски.

Рисунок из первого в мире патента на детскую коляску.
Первый патент Чарльза Бартона 1853 года.
Первый в мире патент на складную коляску.(folding pushchair).

Характерно, что складывающимися были не только коляски, предназначенные для перевозки детей сидя (stroller), которые сейчас практически все складываются, но и большие классические коляски (perambulator, pram). Первый известный мне американский патент на складную детскую коляску, как раз и относится к большим коляскам, но складывался просто и эффективно.

Один из первых патентов на складную детскую коляску.

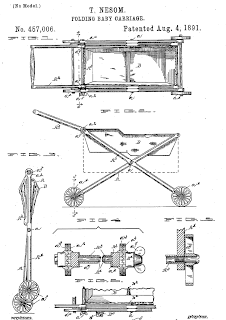

US Patent No 457006. T.Nesom. Folding Baby Carriage. Patented Aug. 4, 1891

Вскоре появились складные коляски и для детей постарше. И произошло это также в конце 19-го века. Вот прообраз современных Pushchair, buggy, stroller.

US Patent No 606451. Perambulator. Patented June 28, 1898

В 20-м веке спрос на складывающиеся коляски подстегивал изобретателей на разработку подобных конструкций, которые иногда получались очень оригинальными и уникальными. Вот пример детской коляски, которую можно было взять в путешествие – в сложенном состоянии она представляла собой обыкновенный чемодан.

Дорожная детская коляска, складывающаяся в виде чемодана.
Патент США No 877350. Perambulator. Patented Jan. 21, 1908

Думаю, что такие коляски были в продаже, т.к. очень уж подробно приведена в патенте конструкция этой модели. Кроме того, вот реклама подобной складной детской коляски из журнала Popular mechanic за 1905 год.

Реклама складной коляски в журнале Popular Mechanics за май 1905 года.
Folds in Five Seconds.
The Fulton Folding Go-Cart.
Most Modern, Practical and Convenient Type of Child’s Carriage.

А вот еще один Folding Perambulator (или современным американским английским языком - stroller) из 1946 года. Если смотреть только на кинематическую структуру (конструкцию) этой коляски, то больших различий по сравнению с её потомками из 70-х – 80-х годов 20-го века будет не много.

Складная детская коляска из послевоенной Америки.

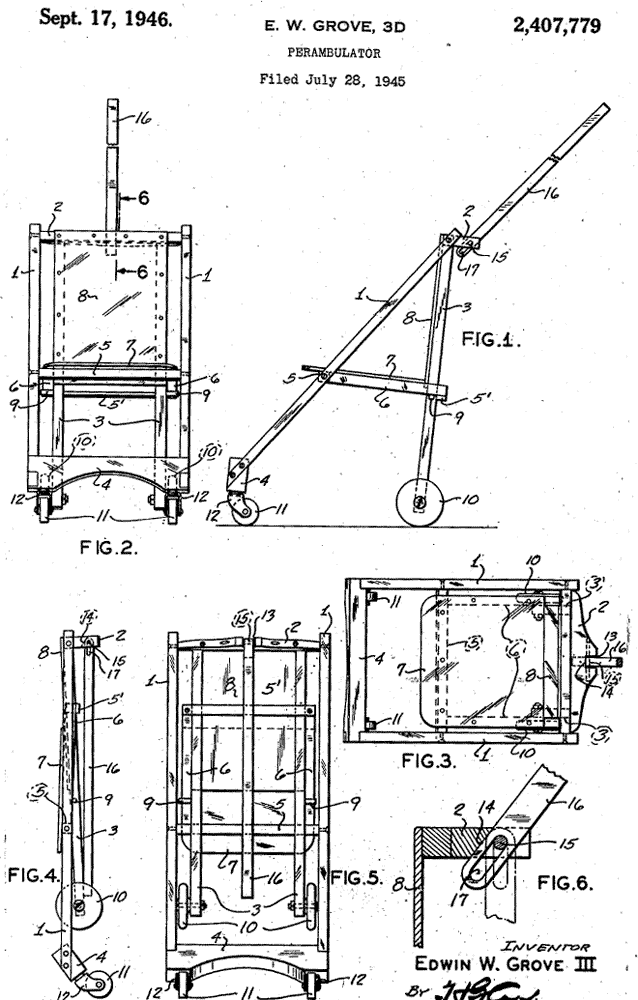

Патент США №2407779. Edwin W, Grove, III. Perambulator. Patented Sept. 17, 1946

И, тем не менее, общепризнанным изобретателем современной складной детской коляски является Оуэн Макларен (Owen Maclaren). Объяснений этому факту можно найти  несколько, но основные из них два:

1. Применение новых на тот момент легких алюминиевых трубчатых конструкционных материалов, что резко подняло эксплуатационные свойства коляски, сделав её легкой и удобной в использовании;
2. Удачно реализованный бизнес-проект по организации производства, проведения рекламной компании и сбыта новой детской коляски.

Бизнес-реализация изобретения Макларена привела к тому, что именно он остался в истории как изобретатель складной детской коляски. И надо сказать, что эта реализации была весьма успешная. Первые коляски 'Baby Buggy' поступили в продажу в 1967 году, а уже в 1970-е годы быстро стали популярными во многих странах. Производятся они и сейчас множеством фирм по всему миру. Однако бренд Maclaren сохранился до нашего времени, являясь символом высокого качества и престижа.

Сайт www.shopmaclarenbaby.com по распространению товаров бренда Maclaren

Большие детские коляски для новорожденных, которые в США называют pram, а у нас обозвали классическими, также в 60-е и 70-е годы пришли к некоему единообразию. Вот несколько образцов этих колясок.

Детская коляска от датской фирмы ODDER.
Этот Rolls Royce среди детских колясок, образца 2008 года, изготовлен известной фирмой Silver Cross, которая производит Baby Transport с 1877 года.
Дизайн советских детских колясок мало отличался от сделанных в других странах.

В настоящее время такие классические коляски стали менее востребованы, частично из-за высокой стоимости, частично из-за тенденции к производству универсальных моделей, совмещающих в себе оба вида колясок, т.н. трансформеры или модульные 2-in-1.

Примеры современных детских колясок:
Детская коляска-трансформер Bajtek Diamant на шинах (фото с сайта http://www.happych.ru/);
Модульная детская коляска 2 IN 1 baby Pram (фото с сайта http://www.aliexpress.com/)

Но эти коляски пока еще не история, и потому для меня большого интереса не представляют, ибо, как я уже писал выше, анализировать их современное состояние неблагодарное дело. И поэтому на этом заканчиваю это сообщение. В заключении приведу несколько ссылок, по которым желающие смогут самостоятельно углубится в историю детского транспорта.

Links

1. Старинные детские коляски.
2. Pram Watch: The Blog of The Pram Museum
3. The Pram Museum
4. Старинные фотографии детских колясок
5. Stroller

Baby transport - Part 1

История Детской Коляски.

Детская коляска известна каждому. Все мы сталкивались с этим предметом, если уж не в своей повседневной жизни, то хотя бы визуально на улицах городов и населенных пунктов.
Логично предположить, что детская коляска имеет очень давнюю историю, уходящую в века. Однако, как ни странно, это изобретение относительно не очень давнее.

Появление первой детской коляски

Первую детскую коляску изготовил известный английский архитектор и садовод (ландшафтный дизайнер) Уильям Кент (William Kent 1684—1748). Работая над проектами различных архитектурных сооружений для своих заказчиков, он также занимался окружающей обстановкой строящихся зданий (сады и парки) и их внутренним убранством (мебелью).

Уильям Кент  (William Kent 1684—1748) - английский архитектор и садовод, изобретатель детской коляски

.

Одним из его заказчиков был Уильям Кавендиш 3-й герцог Девонширский (1698–1755) , для которого по его эскизам были меблированы лондонские апартаменты и вилла в Раушеме (Оксфордшир). Также, по заказу герцога, для его детей, Уильям Кент в 1733 году изготовил коляску, которая в настоящее время находится в экспозиции дворца Чатсуорт-хаус (Chatsworth House) - главной резиденцией герцогов Девонширских. Именно эта детская коляска и считается первой, ибо других более ранних исторических свидетельств не сохранилось.

Первая известная детская коляска, построенная в 1733 Уильямом Кентом по поручению 3-го герцога Девонширского, выставленная в экспозиции дворца Чатсуорт-хаус (Chatsworth House).

Впрочем, так утверждают англоязычные источники, с которыми, в подобных случаях, можно не то чтобы не соглашаться, а подвергать эти сведения сомнению и проверке. Вот и в этом случае, немецкий автор Heinz Sturm-Godramstein в книге Kinderwagen gestern und heute, т.е. Коляска вчера и сегодня, приводит рисунок, согласно которому дату изобретения первой коляски для детей можно перенести на 1650 год.

Рисунки первых детских колясок из книги Kinderwagen gestern und heute

Стоит обратить внимание, что эти первые коляски были фактически уменьшенными копиями легких конных экипажей, и соответственно их приходилось тянуть за собой, а не толкать, как это принято сейчас.
Как известно, людям свойственно подражать друг другу. Кроме того, большинство людей завистливы, а богатые люди вдвойне завистливы. Стоило появиться у герцога Девонширского первому детскому транспортному средству, как эта мода стала быстро распространяться по богатым домам Европы. Понятно, что все эти коляски изготовлялись по индивидуальным проектам в единичных экземплярах, и ни о каком серийном производстве речи идти ещё не могло. И потому, в 18-м веке детские коляски были роскошью, которая была доступна не просто богатым, а очень богатым и знатным людям.

Baby carriage, pushchair (или push chair), stroller, perambulator, pram, carrycot, buggy -  все это Детская коляска.

Может показаться удивительным, но термин русского языка “Детская коляска” практически только так обозначает этот предмет, не смотря на разнообразие их видов. В английском же языке для детской коляски имеется множество названий. Объясняется это несколькими факторами: во-первых - большим разнообразием моделей детских колясок, представленных в настоящее время на рынке; во-вторых – наличием в мире нескольких центров английской культуры (Великобритания, Северная Америка, Австралия и т.д.), в каждом из которых существуют свои названия одних и тех же типов колясок; в-третьих – достаточно большим периодом развития этого предмета, который имел разные названия в разные исторические эпохи.
Вот как пытается объяснить это разнообразие английская Википедия.

Baby transport (commonly known as a baby carrier, buggy, carrycot, child carrier, perambulator, pram, push-chair or stroller) consists of devices for transporting and carrying infants.
Wheeled devices are generally divided into 'Prams/carrycots' (British English) or 'baby carriages (North American English) which are used for newborn babies in which the infant normally lies down facing the pusher and 'Push chairs/buggies' (British English), or 'strollers' (North American English) which are used for the small child up to about three years old in a sitting position facing forward. In the United States, "stroller" refers to the open, folding transport, whereas "buggy" refers to the larger, covered transport.
The term carrycot became more common in the UK after the introduction of lighter units with detachable baby carriers in the 1970s. Previously the larger and heavier prams, or perambulators had been used since their introduction in the Victorian era; prams were also used for infants, often sitting up.
Колесные устройства для транспортировки детей, как правило, делятся на "Prams/carrycots" (британский английский) или "baby carriages" (североамериканский английский), которые используются для новорожденных, в которых ребенок обычно лежит перед толкающим, и "Push chairs/buggies" (британский английский ) или "strollers" (североамериканский английский), которые используются для детей примерно до трехлетнего возраста в положении сидя лицом вперед. В Соединенных Штатах, "strollers" относится к открытым, складывающимся коляскам, в то время как термин "buggy" относится к большим крытым транспортным средствам.
Термин carrycot стал более распространенным в Великобритании после появления легких съемных (detachable) колясок в 1970-х годах. До этого использовались большие и тяжелые коляски (prams или perambulators) с момента их появления в викторианскую эпоху; термин prams также использовался для колясок, в которых младенцев перевозили больше сидя.

Baby transport
From Wikipedia, the free encyclopedia

Большое разнообразие моделей на современном рынке, помноженное на маркетинговые способы их продвижения, особенно не носителями английского языка (например, китайскими товарищами), породило еще большее разнообразие в терминологии детских колясок, что составить из всего этого разумную классификацию весьма затруднительно. Поэтому даже не буду пытаться это делать ввиду бессмысленности этой идеи. А в качестве примера, приведу рисунок с современными моделями детских колясок, которые предлагает один из производителей (продавцов) на своем сайте.

Heritage Prams, iCandy Available to Purchase in Store Only, Package Deals, Prams, Pushchairs, Three Wheeler, Travel System, Twins – современные модели детских колясок представленные на сайте СarridgesPramCentre

 Детская коляска в 19-м веке

В первой половине 19-го века детские коляски превратились из предмета роскоши для очень богатых в обычную вещь для просто богатых. Появилась возможность купить их в магазине, а это свидетельствует о том, что их производство стало, если уж не серийным, то, по крайней мере, штучным ремесленным или мелкосерийным промышленным. К началу 1840-х годов детские коляски стали чрезвычайно популярными. А произошло это благодаря изобретателю толкающей детской коляски Чарльзу Бартону (Charles Burton) и … Королеве Виктории (Queen Victoria)
В начале 1840-х годов в Англии было проведено немало экспериментов с различными моделями baby-cars (как с толкающими, так и с тянущими), причем некоторые были трехколесными. Одним из этих экспериментаторов (изобретателей) был Чарльза Бартон, который, немного позже, в 1853 году, получил первый в мире патент на детскую коляску, где основное усовершенствование касалось путей улучшения “перемещением и управлением cзади” ('propelling and guiding from behind') трехколесными детскими колясками.
Известен факт, что в 1846 году, в то время молодая Королева Виктория приобрела для своих малышей именно такие три коляски в детском магазине Хитчингса (Hitchings Baby Store). Одна из них дожила до 1866 года – младенчества внука Королевы Виктории, будущего короля Георга V (George V).
Модели тех лет были изготовлены из дерева и (или) ивовых прутьев, скрепленных вместе с помощью дорогих латунных соединений (узлов), и часто украшались произведениями искусства. Естественно, стоили такие модели, носившие к тому же часто королевские имена, (например, Принцесса, Герцогиня, Виндзор), дорого и были доступны только богатым людям.
Королевское одобрение стало хорошим стимулом для продаж. Бартон открыл выставочный зал на Оксфорд-стрит (Oxford Street), где в 1856 году к нему присоединились четыре других производителя детских колясок. К концу следующего десятилетия, было не менее тридцати британских производителей колясок, и вскоре они уже публиковали свою собственную рекламную газету Perambulator Gazette, а не просто приложение к журналу бытовой техники Journal of Domestic Appliances.

К сожалению, изображений детских колясок начала и середины 19-го века, по которым можно было бы судить об их внешнем облике и конструктивных особенностях, осталось не много. Фотографии еще не было, или она ещё находилась на начальном этапе своего развития, и потому этот вид искусства не оставил изображений детского транспорта того периода. Мне удалось найти только несколько рисунков с изображением детских колясок, соответствующих началу и середине Викторианской эпохи.
Ввиду отсутствия в тот период большинства привычных нам средств визуальной информации, большой популярностью пользовались различные юмористические журналы с картинками (карикатурами). Вот рисунок из британского журнала юмора и сатиры Панч (Punch) за 1847 год, который называется Послушный супруг (The Docile Hasband), где можно увидеть джентльмена вышедшего погулять с ребенком в коляске.

John Leech Sketch from Punch
The Docile Husband
Опубликовано в 1847 году.

Вот коляска или Perambulator из 1859 года. Вернее, это рисунок из патента Великобритании, выданного некоему J.B.Thomber из Блумсбери (Bloomsbery).

Патент - Детская коляска (Perambulator). J.B.Thomber, Great Russel-street, Bloomsbery, W.C.
Journal of the Society of Arts, Том 7, April 22, 1859, p.403

Вот еще один патент тех времен, на этот раз американский, выданный некоему Andrew Christian 24 апреля 1866 года.

Improvement in Children’s Carriages. Патент США №54111. Patented Apr. 24, 1866.

Вероятно, коляска из этого патента осталась не только на бумаге в его описании, но была реализована в «железе» и продавалась. Об этом может свидетельствовать еще одна карикатура, напечатанная в 1872 году в Нью-Йорке известной фирмой Currier & Ives. Думаю, что конструктивное сходство этих двух колясок очевидно.

The elephant and his keepers
Creator(s): Currier & Ives.,
Date Created/Published: New York : published by Currier & Ives, c1872.

Даже при поверхностном взгляде на приведенные примеры колясок из викторианской эпохи, можно заметить характерную особенность, которая была присуща практически всем моделям того времени – они предназначались для подросших детей (не новорожденных), которые находились во время прогулки в положении сидя, лицом вперед по направлению движения.

Однако, ближе к концу 19-го века положение стало меняться. В конструкциях детских колясок появилось больше разнообразия, улучшались их технические характеристики, они становились легче, дешевле, более доступны. И во всем этом, основную роль сыграл американский рынок. Именно рынок, и именно американский, как более динамичный и изначально ориентированный на массовый спрос.
На самом деле, первые детские коляски в США появились гораздо раньше, ещё в 1830-х годах. И связано это событие с именем Бенджамин Поттер Крандалл (Benjamin Potter Crandall), который первым начал производить и продавать этот товар в Америке. Однако, его сын Джесси Крандалл (Jesse Armour Crandall (October 20, 1834 – August 3, 1920)) в деле развития детских колясок совершил не меньше чем его отец, сделав множество усовершенствований в стандартных на то время моделях, в частности, добавив к ним тормоз и зонтик для защиты от непогоды. Вот несколько рисунков из описания его патентов, по которым можно судить о внешнем облике детских колясок в конце 19-го века.

J.A. Crandall. Umbrella hanger. US Patent 380996. Patented Apr. 10, 1888.

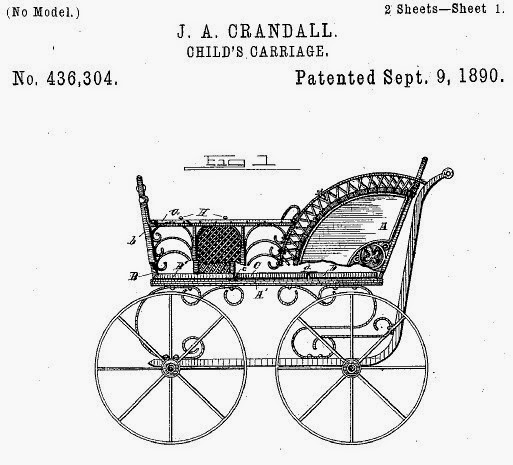

J.A. Crandall. Child’s carriage. US Patent 436304. Patented Sept. 9, 1890.

J.A. Crandall. Brake for baby carriages. US Patent 582899. Patented May 18, 1897.

Следует сказать, что Джесси Крандалл прожил долгую и плодотворную жизнь, был известным изобретателем, получивший более 150 патентов. Однако в истории США он остался как игрушечных дел мастер (toy-maker), причем, всемирно известным. Достаточно сказать, что его игрушками пользовались во многих королевских домах Европы, о чем можно почитать в статье Grandpop Crandall – Inventor of Toys, которая была напечатана еще при его жизни в журнале Popular Science в июле 1920 года.

Но основную роль в усовершенствовании детской коляски, придавшей ей всем знакомые черты, сыграл, как утверждают практически все источники (например, The History of Baby Carriages), американский изобретатель Уильям Ричардсон (William H. Richardson). Действительно, в июле 1889 года Ричардсон получил два патента США (№405599 и №405600)  на усовершенствования в Child’s Carriage. Основными нововведениями в этих патентах были: возможность поворота плетеного корпуса на 180 градусов, делая тем самым удобным для катящего коляску доступ к ребенку; независимое движение (вращение) каждого колеса вокруг оси, что обеспечило большую маневренность по сравнению с предыдущими моделями, где, как утверждается, колеса вращались одновременно вместе с осью.

US Patent No 405599. William H. RICHARDSON. CHILD'S CARRIAGE Patented June 18 1889.

Если честно, меня несколько удивляет, почему приоритет в разработке прототипа современных детских колясок все отдают именно Уильяму Ричардсону. Чем его модели колясок лучше, чем коляски Джесси Крандалла, появившиеся примерно в то же время? К тому же, судя по всему, Ричардсон дальше эту свою идею не развивал, т.к. больше патентов на эту тему у него нет.
Думаю, что ответ на этот вопрос можно найти в книге Great Discoveries and Inventions by African-Americans: Fourth Edition, где Ричардсон упоминается.  Он также присутствует в списке черных изобретателей -  Black Inventors. Да, представьте себе, Уильям Ричардсон был негром.

Inventor:William H.Richardson
Invention: Improvement of the Child's Carriage
Location: Baltimore, MD Date: June, 1889 Patent #: 405,599

In June of 1889, William H. Richardson made an improvement in the design of the child carriage by putting a maneuverable wheel base on it which resolved the problem of having to pickup and turn the child carriage around in order to go in a different direction. Today there are many different types of child carriages and Mr. Richardson's process of maneuvering the child carriage is still used in a vast majority of these models.

Great Discoveries and Inventions by African-Americans: Fourth Edition

Вероятно, либо белые американцы из чувства вины, либо афроамериканцы из стремления возвеличиться, создали подобный список, куда и попал Ричардсон, а уж потом, из этого списка, он стал известен, как «изобретатель современной детской коляски».
На самом деле, конструкция детской коляски, появившаяся на рубеже 19-го и 20-го веков, есть продукт коллективного труда многих изобретателей, а не только Ричардсона. Вот еще рисунки из патентов того периода других изобретателей, которые подтверждают эту мысль.

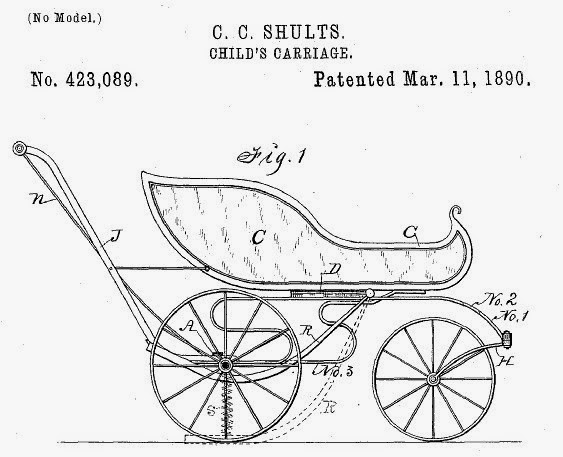

US Patent No 423089  C.C. SHULTS. CHILD'S CARRIAGE. Patented Mar. 11, 1890.

US Patent No 506329.  U.McCLINCHIE. CHILD'S PERAMBULATOR. Patented Oct. 10, 1893.

К концу 19-го века детская коляска становиться массовым и вполне доступным продуктом не только для богатых и состоятельных, но и для людей среднего достатка. Вот рисунок из каталога Sears Roebuck & Co. Catalogue за 1897 год. Хочешь стильную коляску (stylish carriage), плати $5.95, если денег не хватает, то можно купить модель попроще, всего лишь за $2.45.

Детские коляски из Sears Roebuck & Co. Catalogue 1897 года.

Продолжение следует.
